Auswahl und Rahmenkonstruktion von Traktionsmaschinen für die Renovierung der alten Aufzug

1. Hintergrund der alten Aufzugsrenovierung

Mit der rasanten Entwicklung des chinesischen Immobilienmarktes hat sich die Zahl der Dienstaufzüge erheblich zugenommen. Im Laufe der Zeit haben viele alte Aufzüge ihre Lebensdauer übertroffen und Probleme wie das Altern der Ausrüstung, die sinkende Sicherheitsleistung, die geringere Betriebseffizienz und die häufigen Fehlfunktionen, die den Leben der Bewohner große Unannehmlichkeiten bringen. Die Renovierung alter Aufzüge verbessert nicht nur ihre Sicherheit und Zuverlässigkeit, verbessert das Fahrerlebnis, sondern steigert auch den Gesamtwert von Gebäuden. Daten der China Elevator Association zeigen auch, dass die bestehenden Aufzüge des Landes allmählich in den Ersatzzyklus eintreten. Eine große Anzahl alter Aufzüge erfordern jedes Jahr Erneuerung und Renovierung, und dieser Trend wird fortgesetzt.

Die Modernisierung des Aufzugs ist keine einfache Reparatur, sondern eine Realisierung der Modernisierung oder des Austauschs der Aufzug. Es umfasst speziell:

• Einhaltung der neuesten Sicherheitsstandards, um die Sicherheit und Stabilität von Aufzügen erheblich zu verbessern. Zum Beispiel addieren Sie den Überdrehzahlschutz und das Auto unbeabsichtigte Bewegungsschutzfunktionen.

• Verbessertes Autokomfort: Das neue System nimmt Wechselrichter an, um die Auswirkungen zu verringern, wenn der Aufzug startet und stoppt, wodurch die Fahrt komfortabler wird.

• Niedriges Geräusch: Die Verwendung von Zahnrad -Maschinen beseitigt Getriebegeräusche. Die Übernahme des variablen Frequenzantriebs reduziert das Rauschen während des Betriebs mit niedrigem Geschwindigkeit.

• Energieeinsparung und Umweltschutz: Dauermagnet Synchroner Getriebe Traktionsmaschinen verwenden einen variablen Frequenzantrieb, wodurch bessere energiesparende Effekte erzielt werden. Darüber hinaus verwenden sie kein Schmieröl mit Getriebe, was es umweltfreundlicher macht.

• Verbesserte Betriebseffizienz und Bauqualität: Aufzugsrenovierung verbessert die Zuverlässigkeit, und die Anwendung fortschrittlicherer Steuerungstechnologien wie Gruppenkontrolle verbessert die Betriebseffizienz von Aufzügen erheblich.

2. Diskussion über die Beeinflussung von Faktoren des Renovierungsdesigns

Als Kernausrüstung eines Aufzugs wirkt sich die Traktionsmaschine direkt auf die Betriebsleistung, Sicherheit und Komfort des Aufzugs aus. Der Rahmen bietet die Traktionsmaschine eine stabile Unterstützung, um den normalen Betrieb zu gewährleisten. Daher sind die Auswahl der Traktionmaschinen und die Renovierungsdesign von Rahmen die wichtigsten Links bei der Renovierung des alten Aufzugs.

Bei der Auswahl von Traktionsmaschinen und der Konstruktion der Rahmenrenovierung werden die folgenden drei Haupteinflussfaktoren im Allgemeinen berücksichtigt: Traktionsmaschinentyp, Suspensionsverhältnis und Traktionsscheibendurchmesser.

2.1 Traktionsmaschinenart

Unabhängig davon, ob eine Getriebe -Traktionsmaschine durch eine getriebe ersetzt wird, erfordert eine umfassende Analyse auf der Grundlage ihrer jeweiligen Merkmale.

Eigenschaften von Getriebe Traktionsmaschinen:

• Starke Kompatibilität: Die neue Getriebe-Traktionsmaschine ist mit vielen Komponenten des ursprünglichen Aufzugs stark kompatibel, wodurch die Notwendigkeit mechanischer und elektrischer struktureller Modifikationen erforderlich ist.

• Schwierigkeitsgrad mit geringer Installation: Da keine groß angelegte Transformation von Gebäudestrukturen wie maschinellen Räumen und Hebezeugen erforderlich ist, können die Bau- und Installationskosten während des Renovierungsprozesses effektiv gesteuert werden.

• Niedrige Zuverlässigkeit und Arbeitsbelastung mit hoher Wartung: Getriebe Traktionsmaschinen haben komplexe mechanische Strukturen wie Getriebe, sodass das Getriebesystem anfällig für Fehler ist (z. B. Getriebeverschleiß, Bruch, schlechtes Mesen). Regelmäßige Inspektionen von Verschleißbedingungen und Schmierölabzug sind erforderlich, um ihren normalen Betrieb zu gewährleisten.

• Umfassende Kostenbewertung erforderlich: Getriebe -Traktionsmaschinen sind normalerweise billiger, aber Seilgreifer müssen hinzugefügt werden, um die Anforderungen des Aufwärtsspeed -Schutzes und des unbeabsichtigten Bewegungsschutzes nach oben zu erfüllen.

Seilgreifer -Diagramm

Eigenschaften von permanenten Magneten Synchronous -Zahnrad -Traktionsmaschinen:

• Niedriger Energieverbrauch: Dauermagnet -synchroner Traktionsmaschinen mit synchronem Getriebe haben keine Zwischenübertragungsverbindungen wie Getriebe, wodurch der Energieverlust während der Energieübertragung verringert wird. Im Vergleich zu herkömmlichen Antriebssystemen wird unter den gleichen Last- und Betriebsbedingungen ihr Energieverbrauch erheblich verringert, wodurch eine Energieeinsparung von ca. 30% - 45% erreicht wird.

• Stabiler Betrieb: Die Verwendung von dauerhaftem Magnet -Synchronen -Getriebe -Traktionsmaschinen erfordert gleichzeitiger Austausch des Steuerungssystems. Dieses System verwendet Wechselrichterantrieb und realisiert die Vektorsteuerung durch das Positionssignal des Encoders, was zu einer geringen Drehmomentwelligkeit und einer stabilen Geschwindigkeit führt. Es bietet eine stabile Betriebsleistung für den Aufzug, reduziert die Vibration und das Ruckeln während des Aufzugsbetriebs und verbessert den Fahrkomfort. Gleichzeitig hat es eine schnelle und genaue dynamische Reaktion und eine starke Anpassungsfähigkeit an Laständerungen, um sicherzustellen, dass der Aufzug unter verschiedenen Lastbedingungen eine gute Geschwindigkeitskurve und eine Nivellierungsgenauigkeit beibehält.

• Niedriges Geräusch: Aufgrund des Fehlens von Geräuschen, die durch Gear-Meshing- und Hochgeschwindigkeitsrotation erzeugt werden, sowie des optimierten Designs des Motors selbst ist das Rauschen von dauerhaftem Magnet-synchroner Getragemaschinen während des Betriebs erheblich niedriger als das von Getriebetraktionsmaschinen. Dieser Vorteil ist insbesondere während des Betriebs mit niedrigem Geschwindigkeit, wodurch eine ruhige Betriebsumgebung für den Aufzug geschaffen wird und Geräuschstörungen in die Umgebung verringert werden.

• Kleine Größe und geringes Gewicht: Die kompakte Struktur von dauerhaften Magneten -Synchron -Getriebe -Traktionsmaschinen (mit entferntem Getriebe) reduziert die Gesamtgröße und das Gewicht des Motors erheblich. Für Aufzugsgeräte spart dies nicht nur den Installationsraum, sondern reduziert auch die lagende Belastung des Gebäudes.

Dauermagnet Synchronen -Zahnrad -Traktionsmaschine

2.2 Suspensionsverhältnis

Im Allgemeinen bleibt das Suspensionsverhältnis während der Aufzugsrenovierung unverändert. Aus Sicht des Designs und der Installation sind keine komplexen Arbeiten im Zusammenhang mit der Änderung des Suspensionsverhältnisses erforderlich, was die Investition von Arbeitskräften und Materialien in den Renovierungsprozess verringert und die Renovierungskosten senkt.

• Einfluss auf die Gebäudestruktur: Ein unverändertes Aufhängungverhältnis bedeutet minimale Änderungen an den Gesamtlayout- und Spannungsbedingungen des Aufzugs. Die Maschinenraumstruktur kann grundsätzlich unverändert bleiben, ohne die tragende Kapazität des Maschinenraums zu ändern oder Renovierungsarbeiten wie Bohrlöcher im maschinellen Raumboden durchzuführen. In einigen alten Gebäuden ist beispielsweise die strukturelle Integrität von Maschinenräumen und Hebezeugen bereits relativ schwach. Das erneute Abbinden von Löchern erfordert möglicherweise das Schneiden der Stahlstangen im Boden des Maschinenraums, was zu vielen unkontrollierbaren Sicherheitsrisiken führt.

• Niedrige Renovierungskosten: Nur die Traktionsmaschine und der entsprechende Rahmen müssen ersetzt werden, ohne dass die vorhandene mechanische Struktur wesentlich angepasst wird, wodurch das ursprüngliche mechanische Layout des Aufzugssystems beibehalten wird. Es ist nicht erforderlich, Komponenten im Zusammenhang mit dem Aufhängelungsverhältnis zu ersetzen, z.

In einigen besonderen Fällen ist es notwendig, das Suspensionsverhältnis zu ändern. Wenn Sie die Änderung von 1: 1 auf 2: 1 -Suspendierung als Beispiel übernehmen, müssen die folgenden Faktoren berücksichtigt werden:

• Gebäudestruktur: Unter der Prämisse, die Sicherheit der Gebäudestruktur zu gewährleisten, müssen neue Löcher im Boden des Maschinenraums gebohrt werden, und die tragenden Tragbalken der Traktionsmaschine müssen neu angeordnet werden, um das Auto- und Gegengewichts-Seilkopfrahmen zu installieren, während sie die Lastanforderungen erfüllen.

• Aufzugsdesign: Nicht nur die Traktionsmaschine und der entsprechende Rahmen müssen im Aufzugsautomatenraum ersetzt werden, sondern das Rahmendesign im Maschinenraum erfordert auch das Hinzufügen von Auto- und Gegengewichts -Seilkopfplatten. Zusätzlich müssen die Return -Sheaves am Auto und im Gegengewicht in den Aufzugshoistway hinzugefügt werden.

• Beschaffungskosten: Da die meisten neuen Aufzüge auf dem Markt derzeit 2: 1 -Suspensionsdauermagnet -Synchron -Getriebe -Traktionsmaschinen anwenden, ist der Preis dieser Art von Traktionsmaschine relativ niedrig, und der optionale Bereich (Belastungskapazität, Geschwindigkeit, Traktionsverlustdurchmesser usw.) ist ebenfalls weiter.

• Lebensdauer des Stahlseilbels: Die Zunahme der Anzahl der Rückgänge wird zu mehr Stahlseilen führen, was die Lebensdauer der Stahlseile stark beeinflusst.

• Hoistway Top und Boxenraum: Die Hinzufügung von Rückkehrscheiben an den Positionen des Autos und des Gegengewichts erfordert eine Neuberechnung, um ausreichend Platz oben auf dem Hebezeug und in der Grube zu gewährleisten, um die persönliche Sicherheit der Arbeitnehmer zu gewährleisten.

• Sicherheitsrisiken: Die Hinzufügung von Rückgabebereichen erhöht das Risiko von Ausfällen wie Stahlseilentgleisung und Lagerversagen.

• Geräusch: Die Rückkehrscheiben an den Position des Autos und im Gegengewicht als rotierende Komponenten erhöhen das Geräusch im Auto. Gleichzeitig kann aufgrund der Miniaturisierung der Traktionsmaschine das durch den Betrieb der Traktionsmaschine erzeugte Rauschen (wie Windrauschen, elektromagnetisches Rauschen und mechanische Schwingung) theoretisch reduziert werden.

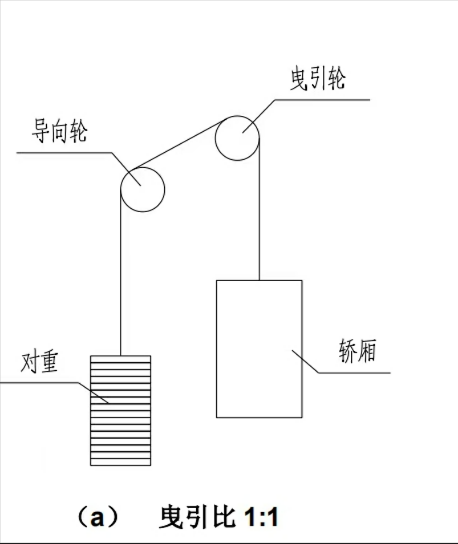

Diagramm von 1: 1 -Suspensionsmethode

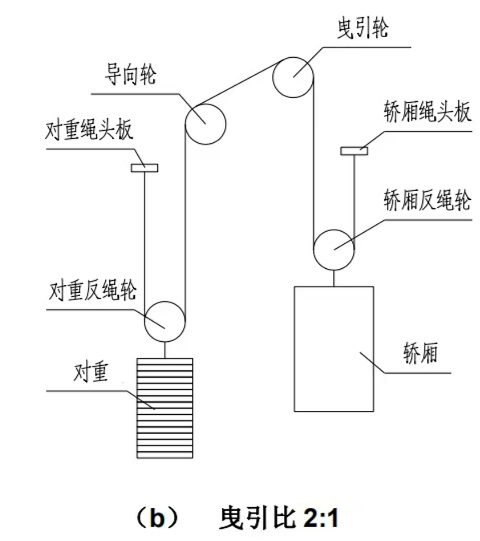

       Diagramm von 2: 1 -Suspensionsmethode

2.3 Traktionsscheibedurchmesser

Obwohl die Traktionsmaschine und der Rahmen noch ersetzt werden müssen, wenn der Traktionsscheibendurchmesser unverändert bleibt, kann das ursprüngliche Layout des Maschinenraums im Grunde genommen aufrechterhalten werden. Dies vermeidet Fehlanpassungen zwischen den Stahlseilen, der Traktionsscheibe und den durch Layoutanpassungen verursachten Leitscheiben.

In tatsächlichen Renovierungsprojekten muss der Traktionsscheibendurchmesser aufgrund der folgenden Faktoren möglicherweise geändert werden:

• Lebensdauer der Traktionskraft und Stahlseil: Veränderungen im Traktionsverlustdurchmesser beeinflussen die Traktionskraft und die Lebensdauer der Stahlseile.

• Anpassung des Maschinenraumlayouts: Bei einigen Renovierungsprojekten muss das Aufzugsauflagerung aufgrund der Anforderungen an die Installationsanlagen der Geräte eingestellt werden. Das angemessene Ändern des Traktionsscheibendurchmessers kann eine bessere Installation und Layout im begrenzten Raum erzielen, wodurch das Aufzugssystem kompakter wird. Es ist jedoch erforderlich zu prüfen, ob der Raum im maschinellen Raum auf dem Aufzug ausreicht, um die Installationsposition der Traktionsscheibe, die Lücke zwischen der Traktionsscheibe und den umgebenden Strukturen und dem für die Wartung erforderlichen Raum zu gewährleisten. Wenn der Maschinenraum begrenzt ist, muss das Rahmendesign neu gestaltet werden oder sogar eine nicht standardmäßige Traktionsmaschine ausgewählt werden.

• Standardisierung des Traktionsscheibendurchmessers: Da es keinen einheitlichen Standard für den Traktionsscheibendurchmesser gibt, haben renovierte Aufzüge unterschiedliche Anforderungen für Traktionsscheibendurchmesser. Durch die Auswahl von Traktionsscheiben mit Standarddurchmessern des Hauptmotorenherstellers können Beschaffungskosten gesenkt und der Versorgungszyklus verkürzt werden.

2.4 Häufige Probleme zu berücksichtigen, wenn Sie das Aufhängungverhältnis oder den Traktionsscheibendurchmesser ändern:

• Berechnung der Traktionskraft: Gemäß den Anforderungen in Abschnitt 5.11 des neuen Standard-GB/T 7588.2-2020 muss die Traktionskraft neu berechnet werden, um sicherzustellen, dass sie unter verschiedenen Arbeitsbedingungen (Beladung, Notbremsung, Stagnation usw.) den Sicherheitsanforderungen des Aufzugs erfüllt. Um die Traktionskraft zu verbessern, können die folgenden Anpassungen in Betracht gezogen werden:

◦ Passen Sie die Gesamtaufzugskonfiguration an, um die Spannungsdifferenz auf beiden Seiten der Traktionsscheibe zu verringern, z. B. das Erhöhen des Autos und das Hinzufügen von Kompensationsgeräten.

◦ Passen Sie das Rahmenkonstruktion ein, um den Wickelwinkel zu erhöhen, z. B. die Maximierung des Traktionsscheibendurchmessers, das Hinzufügen von Seildruckanführungen und Erhöhen der Mittelhöhe der Traktionsscheibe und der Führungsscheiben.

◦ Setzen Sie die Rillenform der Traktionsscheibe ein, um den äquivalenten Reibungskoeffizienten zu erhöhen, z.

• Sicherheitsfaktor des Stahlseils: Gemäß den Anforderungen in Abschnitt 5.12 des neuen Standard-GB/T 7588.2-2020 muss der Stahlseilsicherheitsfaktor (SF) neu berechnet werden. Wenn der Sicherheitsfaktor des Stahlseils nicht ausreicht, können Anpassungen in Betracht gezogen werden, z. B. das Ändern der Rillenform der Traktionsscheibe, die Verringerung der Anzahl der Biegungen und das Vermeiden von umgekehrten Biegungen.

• Stromanpassung: Die Parameter des Antriebsmotors wie Strom, Drehmoment und Geschwindigkeit müssen erneut versetzt werden, um sicherzustellen, dass der Motor ausreichend Strom versorgt, um den Aufzug zu fahren, und gleichzeitig Abfälle zu vermeiden, die durch übergeordnetes Verhältnis verursacht werden.

• Bremsdrehmomentanpassung: Während der Renovierung des Aufzugs muss das Bremsdrehmoment ausreichen, aber nicht übertrieben sein. Es sollte eine zuverlässige Verzögerung oder Stopp des Aufzugs unter verschiedenen Arbeitsbedingungen (wie Beladung und Notbremsung) sicherstellen, um die Sicherheit der Passagiere zu gewährleisten und den Fahrkomfort zu verbessern.

3. Zusammenfassung

Dieser Artikel ist eine kurze Zusammenfassung, die auf der Marktpraxis und Erfahrung von NIDEC -Aufzugskomponenten in Renovierungsprojekten basiert. Die Analyse von Einflussfaktoren wie Traktionsmaschinentyp, Suspensionsverhältnis und Traktionsscheibendurchmesser ist hilfreich für die Auswahl von Traktionsmaschinen und das Design von Frames bei der Renovierung des Aufzugs. Für bestimmte Renovierungsprojekte müssen technisches Personal mit Kunden vollständig kommunizieren, um Details wie das Projektbudget, den Lieferzyklus und den Gebäudemaschineraum zu verstehen. Sie sollten dann die Vor- und Nachteile verschiedener Programme für Kunden ausführlich einführen, und das endgültige Renovierungsschema wird vom Kunden festgelegt.
