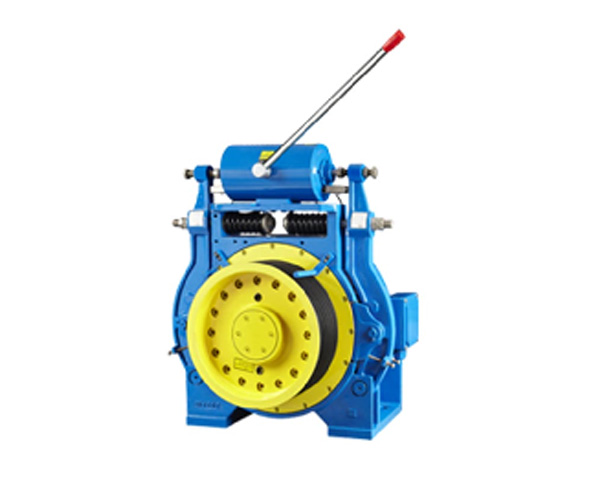

Im Folgenden wird der hochwertige MR-Personenaufzug WTY1/SWTY1 (400 mm) vorgestellt, in der Hoffnung, Ihnen dabei zu helfen, ihn besser zu verstehen. Begrüßen Sie neue und alte Kunden, um weiterhin mit uns zusammenzuarbeiten und eine bessere Zukunft zu schaffen!
MASCHINEN DER SERIE WTY1/WTY1-C
| Kapazität | 630 kg-1600 kg |
| Abseilen | 2:1 |
| Unterbieten | U |
| Ebenheit des Fußpolsters | <0,5 mm |
| Schutzklasse | IP40 |
| Isolationsklasse | F |
| Polen | 20 |
| Arbeitszyklus | S5-40 % |
| Motornennspannung | AC380V |
| Bremse | Trommel |
| Aufnahme-/Haltespannung | AC110V/DC110V |
Vollweggleichrichter-Stromquelle für Gleichstrombremse
Hinweise: 1.Bremsen sind AC110V und DC110V optional, andere Bremsspannungen wenden Sie sich bitte an einen Techniker. 2. Die AC-Bremse ist mit einem Controller ausgestattet, ein Abwärtstransformator ist nicht erforderlich. Für die Gleichstrombremse ist ein Abwärtstransformator im Schrank erforderlich, um sicherzustellen, dass die Haltespannung 50 % der Anzugsspannung beträgt.
WTY1/WTY1-C-SERIE – EINZELNE WRAP (AUSSENROTOR)
| Modell | Kapazität kg |
Aufzugsgeschwindigkeit MS |
Nennleistung kW |
Nennstrom A |
Nenngeschwindigkeit U/min |
Frequenz Hz |
Scheibendurchmesser mm |
Drehmoment Nm |
Seile | Rillendist mm |
Schneiden Winkel |
Rillenwinkel | Abseilen | Wellenlast kg |
Griffrad | Fernauslösung | Trägheit kg m^2 |
Gewicht kg |
| WTY1-630-100 | 630 | 1.0 | 4.3 | 11.0 | 95 | 15.9 | 400 | 432 | 4-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3000 | Y | Y | 3.45 | 330 |
| WTY1-630-150 | 1.5 | 6.4 | 16.5 | 143 | 23.9 | 425 | ||||||||||||
| WTY1-630-160 | 1.6 | 6.8 | 16.5 | 153 | 25.5 | |||||||||||||
| WTY1-630-175 | 1.75 | 7.4 | 16.5 | 167 | 27.8 | 423 | ||||||||||||
| WTY1-630-200 | 2.0 | 8.7 | 20.0 | 191 | 31.8 | 435 | 5-Φ10 | 3.77 | ||||||||||
| WTY1-630-250 | 2.5 | 10.9 | 24.0 | 239 | 39.8 | |||||||||||||
| WTY1-800-100 | 800 | 1.0 | 5.4 | 12.0 | 95 | 15.9 | 400 | 543 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3.000 | Y | Y | 3.45 | 330 |
| WTY1-800-150 | 1.5 | 8.1 | 20.0 | 143 | 23.9 | 540 | ||||||||||||
| WTY1-800-160 | 1.6 | 8.6 | 20.0 | 153 | 25.5 | 537 | ||||||||||||
| WTY1-800-175 | 1.75 | 9.6 | 20.0 | 167 | 27.8 | 549 | ||||||||||||
| WTY1-800-200 | 2.0 | 11.0 | 25.0 | 191 | 31.8 | 550 | 3.77 | |||||||||||
| WTY1-800-250 | 2.5 | 13.8 | 30.0 | 239 | 39.8 | |||||||||||||
| WTY1-l000-100 | 1000 | 1.0 | 6.4 | 15.0 | 95 | 15.9 | 400 | 640 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3.000 | Y | Y | 3.77 | 330 |
| WTY1-1000-150 | 1.5 | 10.0 | 26.0 | 143 | 23.9 | 665 | ||||||||||||
| WTY1-1000-160 | 1.6 | 10.7 | 26.0 | 153 | 25.5 | |||||||||||||
| WTY1-1000-175 | 1.75 | 11.7 | 26.0 | 167 | 27.8 | 669 | ||||||||||||
| WTY1-1000-200 | 2.0 | 13.3 | 30.0 | 191 | 31.8 | 665 | 6-Φ10 | 400 | ||||||||||
| WTY1-1000-250 | 2.5 | 16.6 | 36.0 | 239 | 39.8 | |||||||||||||
| WTY1-1150-100-C | 1150 | 1.0 | 7.6 | 19.0 | 95 | 15.9 | 400 | 763 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3.000 | Y | Y | 3.77 | 410 |
| WTY1-1150-150-C | 1.5 | 11.4 | 28.0 | 143 | 23.9 | |||||||||||||
| WTY1-1150-160-C | 1.6 | 12.2 | 28.0 | 153 | 25.5 | |||||||||||||
| WTY1i-1150-175-C | 1.75 | 13.3 | 28.0 | 167 | 27.8 | |||||||||||||
| WTY1-1150-200-C | 2.0 | 15.3 | 32.0 | 191 | 31.8 | |||||||||||||
| WTY1-1150-250-C | 2.5 | 19.1 | 40.0 | 239 | 39.8 | |||||||||||||
| WTY1-1250-100 | 1250 | 1.0 | 8.5 | 19.0 | 95 | 15.9 | 400 | 850 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4.500 | Y | Y | 7.30 | 505 |
| WTY1-1250-150 | 1.5 | 12.7 | 32.0 | 143 | 23.9 | 845 | ||||||||||||
| WTY1-1250-160 | 1.6 | 13.5 | 320 | 153 | 25.5 | 845 | ||||||||||||
| WTY1-1250-175 | 175 | 14.8 | 32.0 | 167 | 27.8 | 846 | ||||||||||||
| WTY1-1250-200 | 2.0 | 17.0 | 35.0 | 191 | 31.8 | 845 | ||||||||||||
| WTY1-1250-250 | 2.5 | 21.2 | 44.0 | 239 | 39.8 | 846 | ||||||||||||
| WTY1-1350-100 | 1350 | 1.0 | 9.3 | 24.0 | 95 | 15.9 | 400 | 934 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4.500 | Y | Y | 7.30 | 505 |
| WTY1-1350-150 | 1.5 | 14.0 | 35.0 | 143 | 23.9 | |||||||||||||
| WTY1-1350-160 | 1.6 | 14.9 | 35.0 | 153 | 25.5 | |||||||||||||
| WTY1-1350-175 | 1.75 | 16.3 | 35.0 | 167 | 27.8 | |||||||||||||
| WTY1-1350-200 | 2.0 | 18.7 | 47.5 | 191 | 31.8 | |||||||||||||
| WTY1-t350-250 | 2.5 | 23.4 | 53.0 | 239 | 39.8 | |||||||||||||
| WTY1-1600-100 | 1600 | 1.0 | 10.8 | 25.0 | 95 | 15.9 | 400 | 1086 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4.500 | Y | Y | 7.30 | 515 |
| WTY1-1600-150 | 1.5 | 16.3 | 40.0 | 143 | 23.9 | |||||||||||||
| WTY1-1600-160 | 1.6 | 17.4 | 40.0 | 153 | 25.5 | |||||||||||||
| WTY1-1600-175 | 1.75 | 19.0 | 40.0 | 167 | 27.8 | |||||||||||||
| WTY1-1600-200 | 2.0 | 21.7 | 50.0 | 191 | 31.8 | 525 | ||||||||||||
| WTY1-1600-250 | 2.5 | 27.2 | 62.5 | 239 | 39.8 |
ABMESSUNGEN DER ÜBERBLICKZEICHNUNG
| Kapazität (kg) |
Aufzug Speed(m/s) |
Abseilen | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | ΦD1 |
| 630 | 1,0-2,5 | 2:1 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 |
| 800 | 1,0-2,5 | ||||||||||||||||
| 1000 | 1,0-1,75 | ||||||||||||||||
| 2,0-2,5 | 84 | 29 | 223.5 | 334.5 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 | ||
| 1150 | 1,0-2,5 | 84 | 33 | 237 | 345 | / | / | 350 | 560 | / | 717 | 753 | / | 300 | 40 | 550 | |
| 1250 | 1,0-2,5 | 181 | 110.5 | 290.5 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 290 | 30 | 550 | |
| 1350 | 1,0-2,5 | ||||||||||||||||
| 1600 | 1,0-2,5 |
MASCHINEN DER SERIE SWTY1
| Kapazität | 450 kg-800 kg |
| Abseilen | 1:1 |
| Unterbieten | U |
| Ebenheit des Fußpolsters | <0,5 mm |
| Schutzklasse | IP40 |
| Isolationsklasse | F |
| Polen | 20 |
| Arbeitszyklus | S5-40 % |
| Motornennspannung | AC380V |
| Bremse | Trommel |
| Aufnahme-/Haltespannung | AC110V/DC110V |
Vollweggleichrichter-Stromquelle für Gleichstrombremse
WTY1-SERIE (ROPING 1:1 SI)
| Spezifikation | Kapazität kg |
Aufzugsgeschwindigkeit MS |
Nennleistung kw |
Nennstrom A |
Nenngeschwindigkeit U/min |
Frequenz Hz |
Scheibendurchmesser mm |
Drehmoment Nm |
Seile | Rillendist mm |
Schnittwinkel | Rillenwinkel | Abseilen | Wellenlast kg |
Griffrad | Fernauslösung | Trägheit kg m^2 |
Gewicht kg |
| SWTY1-450-100 | 450 | 1.0 | 2.9 | 9.0 | 48 | 8.0 | 400 | 571 | 5-Φ10 | 16 | β=95° | γ=30° | 1:1 | 3.000 | Y | Y | 3.77 | 330 |
| SWTY1-450-150 | 1.5 | 4.3 | 13.0 | 72 | 11.9 | |||||||||||||
| SWTY1-450-160 | 1.6 | 4.6 | 13.0 | 76 | 12.7 | |||||||||||||
| SWTY1-450-175 | 1.75 | 5.0 | 13.0 | 84 | 13.9 | |||||||||||||
| SWTY1-630-100 | 630 | 1.0 | 4.0 | 12.0 | 48 | 8.0 | 400 | 799 | 6-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4.500 | Y | Y | 7.3 | 505 |
| SWTY1-630-150 | 1.5 | 6.0 | 18.0 | 72 | 11.9 | |||||||||||||
| SWTY1-630-160 | 1.6 | 6.4 | 18.0 | 76 | 12.7 | |||||||||||||
| SWTY1-630-175 | 1.75 | 7.0 | 18.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-100 | 800 | 1.0 | 5.1 | 12 .0 | 48 | 8.0 | 400 | 1015 | 8-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4.500 | Y | Y | 7.3 | 515 |
| SWTY1-800-150 | 1.5 | 7.6 | 19.0 | 72 | 11.9 | |||||||||||||
| SWTY1-800-160 | 1.6 | 8.1 | 19.0 | 76 | 12.7 | |||||||||||||
| SWTY1-800-175 | 1.75 | 8.9 | 19.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-200 | 2.0 | 10.2 | 25.0 | 95 | 15.9 | |||||||||||||
| SWTY1-800-250 | 2.5 | 12.7 | 31.0 | 119 | 19.9 |
Hinweise:
1. Das Balanceverhältnis der SWTY1-Serie beträgt 0,42 bis 0,5.
2.Brake are AC110V and DC110V optional, other brake voltage please consult engineers.
3. Die AC-Bremse ist mit einem Controller ausgestattet, ein Abwärtstransformator ist nicht erforderlich. Für die Gleichstrombremse ist ein Abwärtstransformator im Schrank erforderlich, um sicherzustellen, dass die Haltespannung 50 % der Anzugsspannung beträgt.
ABMESSUNGEN DER ÜBERBLICKZEICHNUNG
| Kapazität (kg) | Aufzugsgeschwindigkeit (m/s) | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | ΦD1 |
| 450 | 1,0-1,75 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 370 |
| 630 | 1,0-1,75 | 181 | 110.5 | 291 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 550 |
| 800 | 1,0-2,5 |
